TeleScan   퀵가이드

[근전도-실시간분석] 근전도측정 중 원하는 분석결과들을 실시간 보기


분석창을 이용하시면 됩니다.

다음 그림과 같이 측정창 하단에 있는 'Analysis' 라고 표시된 탭을 클릭하십시오.


다음 그림과 같이 분석바(Analysis Bar)와 함께 분석창이 나타납니다.


상기 분석바에서 'Select'그룹에 있는 'Moving Window'라고 표기된 아이콘을 클릭하면 분석을 적용할 데이타 길이와 이전 데이타 부분과의 중첩비율을 설정할 수 있는 대화상자가 나타납니다.



기본값은 5초, 25%로 설정되어 있으며 다음 그림과 같이 5초동안의 데이타 구간에 대해 분석을 시행하며 이전 분석구간 길이와 25%중복하면서 분석구간이 이동함을 의미합니다.


상기 대화상자에 원하는 값을 설정한 후, 'Apply'버튼을 클릭하면, 다음 그림과 같이 'Select Moving Window'분석이 분석창의 'Raw Data' 하위에 추가등록되면서 데이타창에도 해당창이 탭형식으로 추가됩니다.



분석창은 여러 분석법들이 상하위구조로 연결된 피라미드 구조로 표시됩니다. Raw Data는 측정할 근전도 데이타를 의미하며 하위구조로 등록된 Moving Window는 이후 분석을 시행할 구간을 5초씩 25%중첩된 조건에 맞게 차례로 추출하는 역할을 합니다. 측정이 진행되면서 차례로 추출된 구간에 대해 여러가지 분석법을 적용할 수 있습니다.

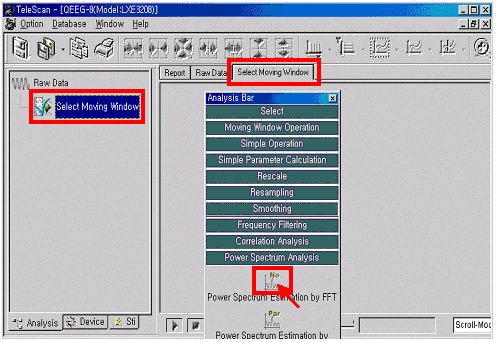

상기 추출된 근전도 구간에 대해 대표적인 주파수 분석법인 파워스펙트럼 분석을 시행하려면 상기그림과 같이 분석창에 등록된 'Select Moving Window'를 한번 클릭해서 체크표시로 선택되게 한 후  분석바(Analysis Bar)에서 'Power Spectrum Analysis'그룹에 있는 'Power Spectrum Estimation...'아이콘을 클릭하십시오.

'Moving Window'와 마찬가지로 'Power Spectrum'분석이 분석창에 추가 등록되며 파워스펙트럼 분석결과를 보여줄 새로운 창이 다음 그림과 같이 탭형식으로 추가됩니다.



상기 방식으로 파워 스펙트럼 분석 이외에도 여러가지 원하시는 분석법들을 추가설정하실 수 있습니다.

예를 들어 근전도 기존 논문들에서 흔히 사용하는 Median Edge Frequency(MEF)나 Mean Frequency(MF)등을  보실려면 다음 그림과 같이 분석창에 등록된 'Power Spectrum'를 한번 클릭해서 체크표시로 선택되게 한 후 분석바(Analysis Bar)에서 'Simple Parameter Calculation'그룹에 있는 'Low-Edge Value' 와 'Mean-Edge Value' 아이콘을 차례로 클릭하십시오.



MEF는 SEF 50%에 해당하는 값이므로 'Low-Edge Value'분석시에 50%를 설정해 주시면 됩니다.
(참고로 SEF 90%, SEF 95%값을 얻으실려면 90,95를 각각 설정해 주시면 됩니다.)


근전도에서 진폭정보인 RMS(Root Mean Squared)값을 함께 실시간 보시려면 다음 그림과 같이 'Select Moving Window'를 선택하신 후 'Root Mean Squared'분석법을 클릭하시면 됩니다.


다음 그림과 같이 분석창에 RMS가 추가되었음을 확인하실 수 있습니다. 시간흐름에 따른 각 측정부위별 RMS값의 변화패턴을 보시길 원하시면 다음 그림과 같이 'Histoy over Moving Window'분석을 추가하시면 됩니다.




원하는 분석법 설정이 완료되면 하단의 'Device'탭을 눌러 다시 측정창으로 돌아가 측정을 시작하시면 됩니다. 실시간 분석법을 적용하면 근전도 측정이 데이타 손실없이 연속적으로 진행되면서 분석결과들를 함께 관찰할 수 있으므로 측정 중 피험자의 상태에 따른 해당 분석결과의 변화를 바로 확인하실 수 있습니다.

측정 중 다음 그림에 표시된 탭을 클릭하면 분석결과창들을 자유롭게 이동하면서 관찰하실 수 있습니다.



'Raw Data'탭을 클릭하시면 현재 측정 중인 근전도 데이타가 흘러가는 모습을 보실 수 있습니다.


예를 들면 측정 중 'History of RMS' 탭을 클릭하시면 다음 그림과 같이 각 채널별 RMS값이 시간흐름에 따라 어떻게 변해가는 지를 한 눈에 쉽게 파악하실 수 있습니다. 참고로 다음 그림의 수평축은 시간을 나타내며 수직축의 각 채널은 측정전극이 부착된 해당 근육부위를 의미합니다.



보통 실시간 분석법은 꼭 필요한 분석법들로 구성하며 20개 이내로 설정하는 것이 좋습니다.


TeleScan 분석바에 있는 분석법 종류에 대해 더 자세한 설명을 원하시면 다음 메뉴얼을 참고하세요.

  ▶ 50여가지의 데이터 분석방법 상세 설명  (PDF파일, 4MB)
